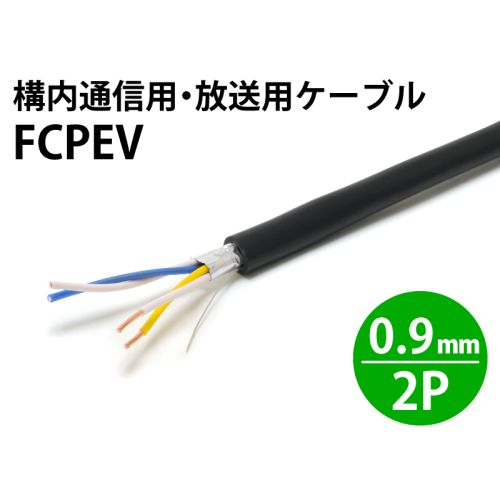

FCPEV 0.9mm× 2対・4芯 構内通信用・放送用ケーブル

¥187 (税込)

構内(校内)通信用・放送用ケーブル
構内通信回線などを主な用途とした全線芯着色識別、対形構成のポリエチレン絶縁ビニルシースです。

遮へい付(アルミ箔張付けプラスチックテープ)を標準仕様としています。
電話回線、屋内警報回線などをはじめ、計装・制御回線など、幅広い用途で使用できます。

※この商品は最長条長100mとなります。

  • 10mお買い上げで1mあたり ¥154 (税込) 割引率 18%。
  • 100mお買い上げで1mあたり ¥121 (税込) 割引率 35%。
在庫あり

商品詳細

概要

構内通信用・放送用ケーブル FCPEV

構内(校内)通信用・放送用ケーブル
構内通信回線などを主な用途とした全線芯着色識別、対形構成のポリエチレン絶縁ビニルシースです。

遮へい付(アルミ箔張付けプラスチックテープ)を標準仕様としています。
電話回線、屋内警報回線などをはじめ、計装・制御回線など、幅広い用途で使用できます。

使用温度範囲:-15~+60℃

特 徴

  • 配線接続作業の省力化
    全線芯のポリエチレン絶縁体に着色していることから、誤配線を防止するとともに、配線接続作業が容易になります。
    30対以上の多対ケーブルには、ユニット集合を採用しています。
    静電遮へい層にはドレンワイヤを施しており、ケーブル接続及び接地作業が容易に行えます。
  • 耐ノイズ
    ツイストペア構造のため、漏話特性が優れています。
    アルミ箔貼付けプラスチックテープによる、静電遮へい付を標準としています。
    静電遮へい効果を更に高めるために、遮へい層を軟銅線編組もしくは軟銅テープに置き換えたタイプもあります。(FCPEV-S /EM-FCPEV-S)

構造図・配列表

FCPEV 0.9mm
導体 材質 電気軟銅線(JIS C 3102)
構成 1本/0.9mm
外径 0.9mm
絶縁体 材質 ポリエチレン
厚さ 0.23mm
外径 1.36mm
対撚り 構成 線芯2条を適当なピッチで撚り合わせる
集合 構成 対を配列で撚り合わせる
遮へい 材質/構成 片面アルペット/重ね巻き
ドレンワイヤ 材質/構成 スズメッキ軟銅線(JIS C 3152)/縦添え
シース 材質 ビニール(黒色)
厚さ 1.0~1.7mm ※下記対数別仕様表参照
仕上外径 ※下記対数別仕様表参照

特性・仕様

サイズ 導体抵抗(20℃)
Ω/km
絶縁抵抗(20℃ 空中)
MΩ・km
耐電圧(空中)
V/1分間
静電容量(1kHz)
nF/km
使用温度範囲
0.65mm 56.8以下 5,000以上 AC350 5対以下は平均100以下
7対以上は平均80以下
-15~+60
0.9mm 29.2以下 AC500
1.2mm 16.5以下



サイズ 対数 導体径
mm
絶縁厚
約mm
シース標準厚
mm
仕上外径
mm
概算質量
kg/km
0.65mm 1P 0.65 0.18 1.0 4.5 25
2P 5.5 35
3P 6.0 45
5P 6.5 60
7P 7.0 80
10P 8.5 105
15P 9.5 140
20P 11.0 180
30P 13.0 260
50P 1.0 16.5 415
70P 1.2 20.0 585
100P 1.3 23.5 820
0.9mm 1P 0.9 0.23 1.0 5.0 35
2P 7.0 55
3P 7.0 70
5P 8.5 100
7P 9.0 130
10P 10.5 175
15P 12.5 245
20P 14.0 315
30P 1.1 17.0 465
50P 1.3 22.0 760
70P 1.5 26.5 1080
100P 1.7 31.0 1520
1.2mm 1P 1.2 0.3 1.0 6.0 45
2P 8.5 80
3P 9.0 105
5P 10.5 160
7P 11.5 210
10P 13.5 285
15P 1.1 16.0 420
20P 1.2 18.5 550
30P 1.3 22.5 810
50P 1.5 29.0 1325
70P 1.8 34.5 1880
100P 2.1 40.5 2665
