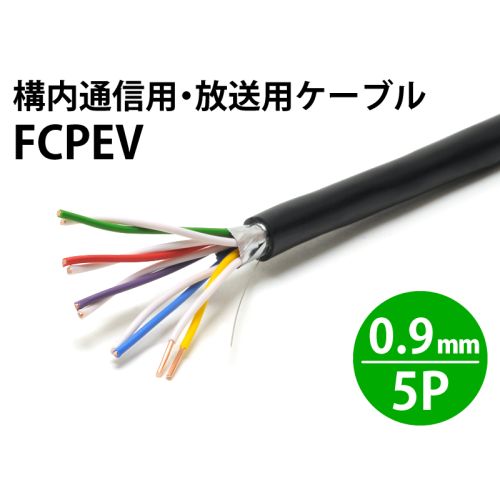

FCPEV 0.9mm× 5対・10芯 構内通信用・放送用ケーブル
￥374 （税込）
構内（校内）通信用・放送用ケーブル
構内通信回線などを主な用途とした全線芯着色識別、対形構成のポリエチレン絶縁ビニルシースです。
遮へい付（アルミ箔張付けプラスチックテープ）を標準仕様としています。
電話回線、屋内警報回線などをはじめ、計装・制御回線など、幅広い用途で使用できます。
※この商品は最長条長100mとなります。
- 10mお買い上げで1mあたり ￥297 （税込） 割引率 21%。
- 100mお買い上げで1mあたり ￥242 （税込） 割引率 35%。
在庫あり
商品詳細
概要
構内通信用・放送用ケーブル FCPEV
構内（校内）通信用・放送用ケーブル
構内通信回線などを主な用途とした全線芯着色識別、対形構成のポリエチレン絶縁ビニルシースです。
遮へい付（アルミ箔張付けプラスチックテープ）を標準仕様としています。
電話回線、屋内警報回線などをはじめ、計装・制御回線など、幅広い用途で使用できます。
使用温度範囲：-15～+60℃
特 徴
- 配線接続作業の省力化
全線芯のポリエチレン絶縁体に着色していることから、誤配線を防止するとともに、配線接続作業が容易になります。
30対以上の多対ケーブルには、ユニット集合を採用しています。
静電遮へい層にはドレンワイヤを施しており、ケーブル接続及び接地作業が容易に行えます。 - 耐ノイズ
ツイストペア構造のため、漏話特性が優れています。
アルミ箔貼付けプラスチックテープによる、静電遮へい付を標準としています。
静電遮へい効果を更に高めるために、遮へい層を軟銅線編組もしくは軟銅テープに置き換えたタイプもあります。（FCPEV-S /EM-FCPEV-S）
構造図・配列表
| FCPEV 0.9mm | ||
|---|---|---|
| 導体 | 材質 | 電気軟銅線（JIS C 3102） |
| 構成 | 1本/0.9mm | |
| 外径 | 0.9mm | |
| 絶縁体 | 材質 | ポリエチレン |
| 厚さ | 0.23mm | |
| 外径 | 1.36mm | |
| 対撚り | 構成 | 線芯2条を適当なピッチで撚り合わせる |
| 集合 | 構成 | 対を配列で撚り合わせる |
| 遮へい | 材質/構成 | 片面アルペット/重ね巻き |
| ドレンワイヤ | 材質/構成 | スズメッキ軟銅線（JIS C 3152）/縦添え |
| シース | 材質 | ビニール（黒色） |
| 厚さ | 1.0～1.7mm ※下記対数別仕様表参照 | |
| 仕上外径 | ※下記対数別仕様表参照 | |
特性・仕様
| サイズ | 導体抵抗(20℃) Ω/km |
絶縁抵抗(20℃ 空中) MΩ・km |
耐電圧(空中) V/1分間 |
静電容量(1kHz) nF/km |
使用温度範囲 ℃ |
|---|---|---|---|---|---|
| 0.65mm | 56.8以下 | 5,000以上 | AC350 | 5対以下は平均100以下 7対以上は平均80以下 |
-15～+60 |
| 0.9mm | 29.2以下 | AC500 | |||
| 1.2mm | 16.5以下 |
| サイズ | 対数 | 導体径 mm |
絶縁厚 約mm |
シース標準厚 mm |
仕上外径 mm |
概算質量 kg/km |
|---|---|---|---|---|---|---|
| 0.65mm | 1P | 0.65 | 0.18 | 1.0 | 4.5 | 25 |
| 2P | 5.5 | 35 | ||||
| 3P | 6.0 | 45 | ||||
| 5P | 6.5 | 60 | ||||
| 7P | 7.0 | 80 | ||||
| 10P | 8.5 | 105 | ||||
| 15P | 9.5 | 140 | ||||
| 20P | 11.0 | 180 | ||||
| 30P | 13.0 | 260 | ||||
| 50P | 1.0 | 16.5 | 415 | |||
| 70P | 1.2 | 20.0 | 585 | |||
| 100P | 1.3 | 23.5 | 820 | |||
| 0.9mm | 1P | 0.9 | 0.23 | 1.0 | 5.0 | 35 |
| 2P | 7.0 | 55 | ||||
| 3P | 7.0 | 70 | ||||
| 5P | 8.5 | 100 | ||||
| 7P | 9.0 | 130 | ||||
| 10P | 10.5 | 175 | ||||
| 15P | 12.5 | 245 | ||||
| 20P | 14.0 | 315 | ||||
| 30P | 1.1 | 17.0 | 465 | |||
| 50P | 1.3 | 22.0 | 760 | |||
| 70P | 1.5 | 26.5 | 1080 | |||
| 100P | 1.7 | 31.0 | 1520 | |||
| 1.2mm | 1P | 1.2 | 0.3 | 1.0 | 6.0 | 45 |
| 2P | 8.5 | 80 | ||||
| 3P | 9.0 | 105 | ||||
| 5P | 10.5 | 160 | ||||
| 7P | 11.5 | 210 | ||||
| 10P | 13.5 | 285 | ||||
| 15P | 1.1 | 16.0 | 420 | |||
| 20P | 1.2 | 18.5 | 550 | |||
| 30P | 1.3 | 22.5 | 810 | |||
| 50P | 1.5 | 29.0 | 1325 | |||
| 70P | 1.8 | 34.5 | 1880 | |||
| 100P | 2.1 | 40.5 | 2665 |
