モガミ電線

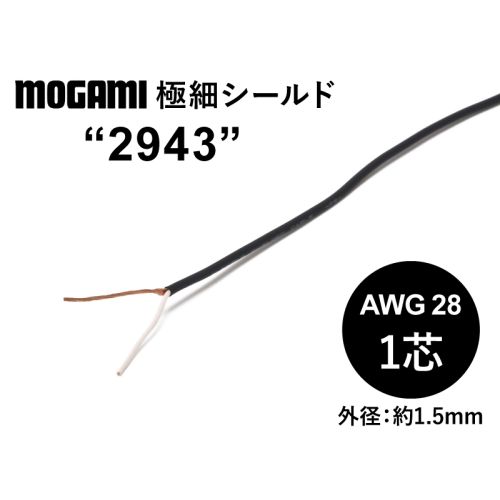

極細フレキシブル1芯シールド(2943) AWG28

¥88 (税込)

スタイルNo.2943 フレキシブルタイプ極1細芯シールドケーブル。
より細いため柔軟性もあり、狭い機器内等での配線に便利!
そのほかの極細シールドケーブルはこちらから。

※こちらの商品を1巻でご注文の場合、305mとなります。



  • 10mお買い上げで1mあたり ¥72 (税込) 割引率 18%。
  • 100mお買い上げで1mあたり ¥61 (税込) 割引率 31%。
  • 305mお買い上げで1mあたり ¥55 (税込) 割引率 38%。
在庫あり

商品詳細

概要

スタイルNo.2943 1芯シールドケーブル

AWG28の極細シールド線 フレキシブルタイプです。素線構成は0.08mm×17本撚りで、導体は電気用軟銅線(A)になります。

表面印刷: 「MOGAMI FLEXIBLE SHIELDED CABLE -FR-」  (FR: Fire Retardant)

極細フレキシブル1芯シールド(2943)の仕様

導体構成 17本/0.08mmA ・ 0.085m㎡ 28AWG(外径0.38mm)
絶縁体 : 厚さ / 外径 PVC 白 平均厚0.23mm / 0.85mm
横巻シールド 約35本/0.08mmA
シース:色 PVC ブラック(黒色)
仕上外径 1.5mm±0.2mm
導体抵抗 中心線   DC20℃ 0.22Ω/m TYP
導体抵抗 シールド線 DC20℃ 0.11 Ω/m TYP
定格 80℃ 30V
条長 305m(1,000Ft)

モガミ 極細/フレキシブル シールドケーブル シリーズ
電気的特性

品名 DC Resistance at 20℃導体抵抗 仕上外径
Part No. 芯数 導体サイズ 中心導体 シールド
2943 1芯 AWG28
0.085sq
17/0.08mm A

0.22Ω/m

0.11Ω/m 1.5mm ±0.2mm
2794 2芯 0.07Ω/m 2.3mm ±0.3mm
2790 3芯 0.053Ω/m 2.45mm ±0.3mm
2929 4芯 0.045Ω/m 2.7mm ±0.3mm
3128 6芯 0.03Ω/m 3.3mm ±0.3mm
2444 1芯 AWG32
0.035sq
7/0.08mm A
0.53Ω/m 0.16Ω/m 1.0mm ±0.1mm
2490 2芯 0.55Ω/m 0.08Ω/m 1.7mm ±0.2mm
2879 3芯 1.8mm ±0.2mm
2769 4芯 0.06Ω/m 2.0mm ±0.2mm
2780 5芯 AWG33
0.03sq
25/0.04mm A

0.6Ω/m

0.057Ω/m 2.2mm ±0.2mm
2880 6芯 0.06Ω/m 2.5mm ±0.3mm
3109 8芯 0.046Ω/m 3.0mm ±0.3mm
3283 9芯 0.034Ω/m 3.2mm ±0.3mm
3011 2芯 AWG36
0.013sq
10/0.04mm A
1.5Ω/m 0.28Ω/m 1.35mm ±0.2mm
3019 3芯 0.21Ω/m 1.45mm ±0.2mm
2810 4芯 0.18Ω/m 1.6mm ±0.2mm

もっと詳しく知りたい!

ブログタイトル

2015/05/25【細い1芯シールド線をランキング形式でどうぞ!】

2017/08/14【「もっと細く!!」が手に入る。モガミ極細シールドのラインナップ強化!】

オヤイデ電気と言えば "極細/フレキシブルシールド" と言っても過言ではありません。モガミの極細シリーズを一挙にご紹介。ぜひブログをご覧ください。
