トーコネ

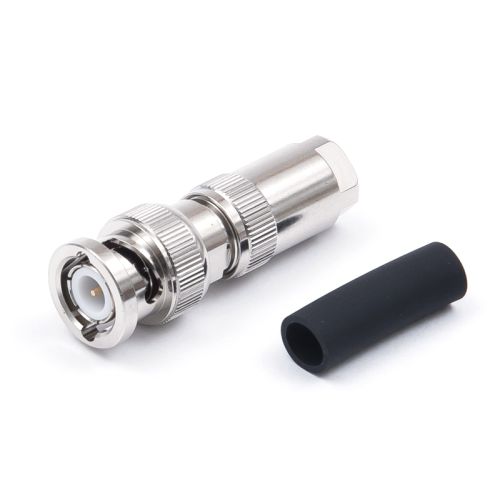

BNCP-117NA(BNC型プラグ)

¥770 (税込)

トーコネ製BNC型コネクター。主に50Ωタイプの接栓です。周波数が200MHz以下であれば、75Ωの伝送ラインで使用可能なコネクターです。ケーブル取り付け方法は、半田タイプになります。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

  • 10個お買い上げで1個あたり ¥693 (税込) 割引率 10%。
  • 20個お買い上げで1個あたり ¥616 (税込) 割引率 20%。
在庫あり

商品詳細

概要

BNCP-117NA(BNC型プラグ)

トーコネ製BNC型コネクター。主に50Ωタイプの接栓で、75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの伝送ラインでも使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 MIL-C-39012,JIS C 5412,JEITA RC-5233
特性インピーダンス 50Ω または 75Ω
結合方式 バイオネットロック方式
定格電圧 AC 500V
耐電圧 AC 1500V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 0~4000MHz
ケーブル取付方法 中心:ハンダ 外部:ハンダ
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

取り付け図・仕様書はこちら

仕様

型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
BNCP-117NA 14.5  43.0      3D-2V , 3C-2V , 3C-2V・S
5D-2V , 5C-2V , S-5C-FB
Ni(ニッケル) Au(金)

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
