商品詳細
概要

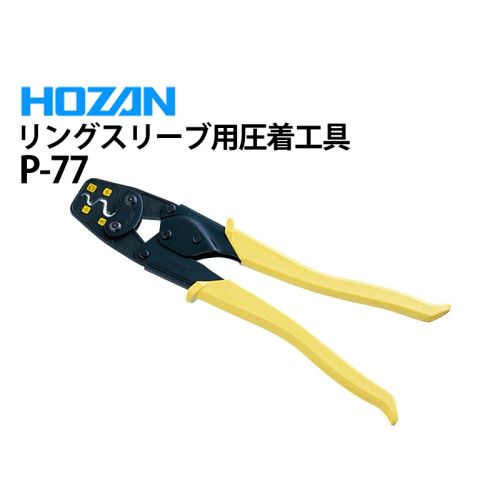

リングスリーブ用圧着工具 P-77
リングスリーブ用(E)の手動圧着工具「HOZAN P-77」です。圧着が完了しないとハンドルが開かない「成形確認機構」のため、安全性の高い施工が可能です。
この「P-77」は、JIS規格「JIS C9711」に適合しておりますので高品位かつ、電気工事士必要工具です。
リングスリーブの「大」まで対応しているため、比較的大きめなサイズの圧着工具です。また柄が長いことで少ない力で圧着が可能。
「P-77」のポイント
- JIS C9711適合品で、高品位かつ信頼ある工具。
- 第1種／2種電工試験 推奨品です。
- 圧着が完了しないとハンドルが開かない成形確認機構になっています。
- 圧着終了後、端子に使用したダイスがわかるようにマークが入ります。
- 適用端子は、1.6×2小 / 小 / 中 / 大 です。
P-77の使い方
- ハンドルを強く握り、成形確認機構を解除してハンドルを開きます。
- 適切な長さの被覆をストリップした電線を、スリーブ(E形端子)に束ねて挿入します。
電線のストリップ長は、使用するスリーブ(E形端子)が1.5~3.5mmほど長くし、圧着後はみ出見える長さです。（図①）
- 適したダイス部にスリーブ(E形端子)をあてがい、圧着します。
成形確認機構が解除になる（ハンドルが自動的に開く状態）まで、ハンドルを閉じます。 - 正しく圧着された場合、図②のように使用したダイスのマークが入ります。
適切な位置に正しいマークが入っているかを必ず確認してください。
注 意
ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。
絶縁被覆付端子の圧着には使用できません。被覆が破けショート等の事故原因となります。
P-77の仕様
| 寸法 | 全長 | 286mm |
|---|---|---|
| 幅 | 58mm | |
| 厚さ | 6mm | |
| 重量 | 430g | |
| その他 | JIS C9711適合品／成形確認機構付き／エラストマーグリップ／電気工事士試験推奨 | |
取り扱い説明書はこちら。
適応表
| 適応サイズ | リングスリーブの呼び | 適応電線サイズ（参考） | 圧着マーク | |||
|---|---|---|---|---|---|---|
| 同芯の場合 | 複合の場合 | |||||
| 1.6mm ／2.0SQ |
2.0mm ／3.5SQ |
2.6mm ／5.5SQ |
||||
| 1.6×2小 | 小 | 2本 | ・1.6mm×1本+0.75SQ×1本 ・1.6mm×2本+0.75SQ×1本 |
〇 | ||
| 小 | 3~4本 | 2本 | ・2.0mm×1本+1.6mm×1~2本 | 小 | ||
| 中 | 中 | 5~6本 | 3~4本 | 2本 | ・2.0mm×1本+1.6mm×3~5本 ・2.0mm×2本+1.6mm×1~3本 ・2.0mm×3本+1.6mm×1本 ・2.6mm×1本+1.6mm×1~3本 ・2.6mm×1本+2.0mm×1~2本 ・2.6mm×2本+1.6mm×1本 ・2.6mm×1本+2.0mm×1本+1.6mm×1~2本 |
中 |
| 大 | 大 | 7本 | 5本 | 3本 | ・2.0mm×1本+1.6mm×6本 ・2.0mm×2本+1.6mm×4本 ・2.0mm×3本+1.6mm×2本 ・2.0mm×4本+1.6mm×1本 ・2.6mm×1本+2.0mm×3本 ・2.6mm×2本+1.6mm×2本 ・2.6mm×2本+2.0mm×1本 ・2.6mm×1本+2.0mm×2本+1.6mm×1本 |
大 |
取り扱い圧着工具
| メーカー/型番 | 用途 | 適用端子 | ハンドル色 | 質量 | 全長 |
|---|---|---|---|---|---|
| ニチフ/ NH 1（手動） | 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 | 1.25 / 2 / 3.5 / 5.5 / 8 mm2 | 赤色 | 395g | 235mm |
| ニチフ/ NH 32（手動） | 絶縁被覆付圧着端子・スリーブ用 | 0.3 / 0.5 / 1.25 / 2 mm2 | 赤色 | 410g | 240mm |
| ニチフ/ NH 38（手動） | 絶縁被覆付閉端接続子・中間接続子用 | 1.25 / 2 / 5.5 / 8 mm2 | 水色 | 430g | 250mm |
| ニチフ/ NHE 4（手動） | リングスリーブ用 | 特小 / 小 / 中 / 大 | 黄色 | 410g | 240mm |
| ホーザン/ P-75（手動） | 裸圧着端子・裸圧着スリーブ（B・P）用 | 1.25 / 2 / 5.5 / 8 mm2 | 青色 | 390g | 270mm |
| ホーザン/ P-77（手動） | リングスリーブ用 | 1.6×2小 / 小 / 中 / 大 | 黄色 | 430g | 286mm |
| ホーザン/ P-706（手動） | オープンバレル型コンタクト用 | AWG#28～#14 | 青色 | 200g | 208mm |
| ホーザン/ P-736（手動） | 絶縁閉端子用 | CE1 / CE2 / CE5 | 青色 | 315g | 199mm |
| ホーザン/ P-741（手動） | 同軸コネクター用 | 6.8 / 9.0 | 青色 | 375g | 209mm |
| ホーザン/ P-743（手動） | 絶縁被覆付圧着端子用 | 0.3 / 0.5 / 1.25 / 2 mm2 | 青色 | 365g | 208mm |
その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)
